产品展示/PRODUCTS

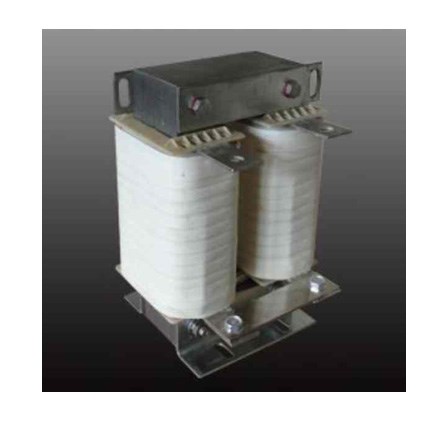

单相电抗器
添加时间:2020/7/23 11:22:58 人气:4201


结构特点:

1.该电抗器为干式铁芯结构。
2.铁芯采用优质低损耗硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级电磁线绕制,排列紧密且均匀,设计有特殊的散热气道,具有极佳的机械强度且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用不导磁材料,确保电抗器具有较高的功率因数和较低的温升,确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理,引出端子采用镀锡铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。

使用环境条件:

1.海拔高度不超过2000米。
2.运行环境温度-25℃~+45℃,相对湿度不超过90%。
3.周围无有害气体,无易燃易爆物品。
4.周围环境应有良好的通风条件,加装在柜内,应加装通风设备。

性能参数:

1.可用400V、600V系统。
2.电抗率的种类:4.5%、6%、7%、12%、13%、14%。
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值:铁芯不超过85K,线圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比个低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级(180℃)以上。
